基础条件
2.1 气象环境条件
1)使用地点:来宾市象州县工业园区,当地海拔86 m。
2)气象条件:
气温:年平均温度:20.8℃;最热月平均气温33.7℃,历年极端最高气温39.5℃;极端最低温度:-1.6℃;
气压:年平均气压:99.14kPa;夏季98.01kPa;冬季100.26kPa
湿度:年平均相对湿度55~85%。
降雨与蒸发: 年平均雨1367.7 mm。年平均蒸发量1530.3mm。
风速与风向:年平均风速1.6m/s;年主导风向 N风。
3)地震设防烈度为6度,设计基本地震加速度值为0.05g。
1)烟气成份:V%
烟气成份 | N2 | O2 | H2O | CO2 | SO2 | HF | HCl | As2O3 | 合计 | 烟气温度 (℃) | 烟气含尘 g/Nm3 |
烟气量 Nm3/h,单台 | 39020 | 7091 | 1344 | 3261 | 5 |
|
|
| 50721 | 180 | 1.75 瞬时高值50 |
占比(V%) | 76.93 | 13.98 | 2.65 | 6.43 | 0.01 | ~ | ~ | ~ | 100 |
2)烟尘成份:(W%)
元 素 | Sn | Cu | Pb | Zn | Fe | Ni | Sb | Bi | As | MgO |
% | ~ | 5.17 | 50.69 | 0.56 | 1.55 | ~ | ~ | ~ | 10.28 | ~ |
元 素 | Al2O3 | SiO2 | CaO | S | Cl | F | Others | Au(g/t) | Ag(g/t) | Pd(g/t) |
% | ~ | ~ | ~ | 5.36 | ~ | ~ | ~ | ~ | ~ | ~ |
2.4.2技术性能要求
1)性能要求:设备阻力≤600Pa,操作运行压力:-500Pa~-2000Pa,设备可承受4000Pa负压,漏风率≤3%,耐温180℃,最高温度250℃。出口SO2浓度≤35mg/Nm3。
2)配置消石灰和小苏打两种脱酸剂喷射系统,具备互为备用功能,当酸浓较低时采用消石灰进行脱酸,当浓度较高时采用小苏打进行脱酸。
3)合理设置脱酸剤储存仓容量和数量,可实现4套脱酸系统同时可计量均匀给料(脱酸剂)。
4)脱酸塔及灰斗采用304不锈钢材质。
5)脱酸剂喷射计量精度误差不大于10%,喷射水平距离约为50m。灰斗需设料位计,实现高料位和低料位的监测。
6)接口形式及要求:烟气进出口采用法兰焊接连接,灰斗卸灰口采用法兰螺栓连接,供货商提供配对法兰及连接紧固件。塔体灰斗角度不得小于68?,下灰口净尺寸为400mm×400mm。灰斗设置检查人孔和电动仓壁振动器。灰斗设料位计,实现高料位和低料位的监测。
7)壳体及灰斗设电加热(蒸汽伴热)系统,设备进出口温度差<10℃。
8)设备为露天布置,请考虑防雨措施,外露用电设备佩带防雨罩,现场控制箱应密封防水,防护等级IP55,电机为户外湿热型。楼梯角度不得大于45°,梯净宽一般不小于800mm。栏杆为钢管栏杆钢管扶手,走道及有安全要求的地方均设置1200mm高的安全栏杆。
9)与电气及控制相关的要求:①系统使用的电源为380V/220V-50Hz(三相五线制/单相三线制),PLC控制柜使用电压是220V-50Hz;②控制柜上应具有电压显示、进出口温度、差压、主控室启动、故障显示等功能。 ③当电源电压在±10%范围内变化时,所配电气设备和控制系统应能正常工作。④采用的电动机符合国家标准,电机防护等级为IP55,绝缘等级为F。⑤PLC综合控制柜采用西门子S7系列,带触摸屏,控制柜与上位机的接口满足profibus-DP总线协议。
10)本体及灰斗外保温层厚度≥100mm。
研磨机要求如下:
现询2种方案及报价:

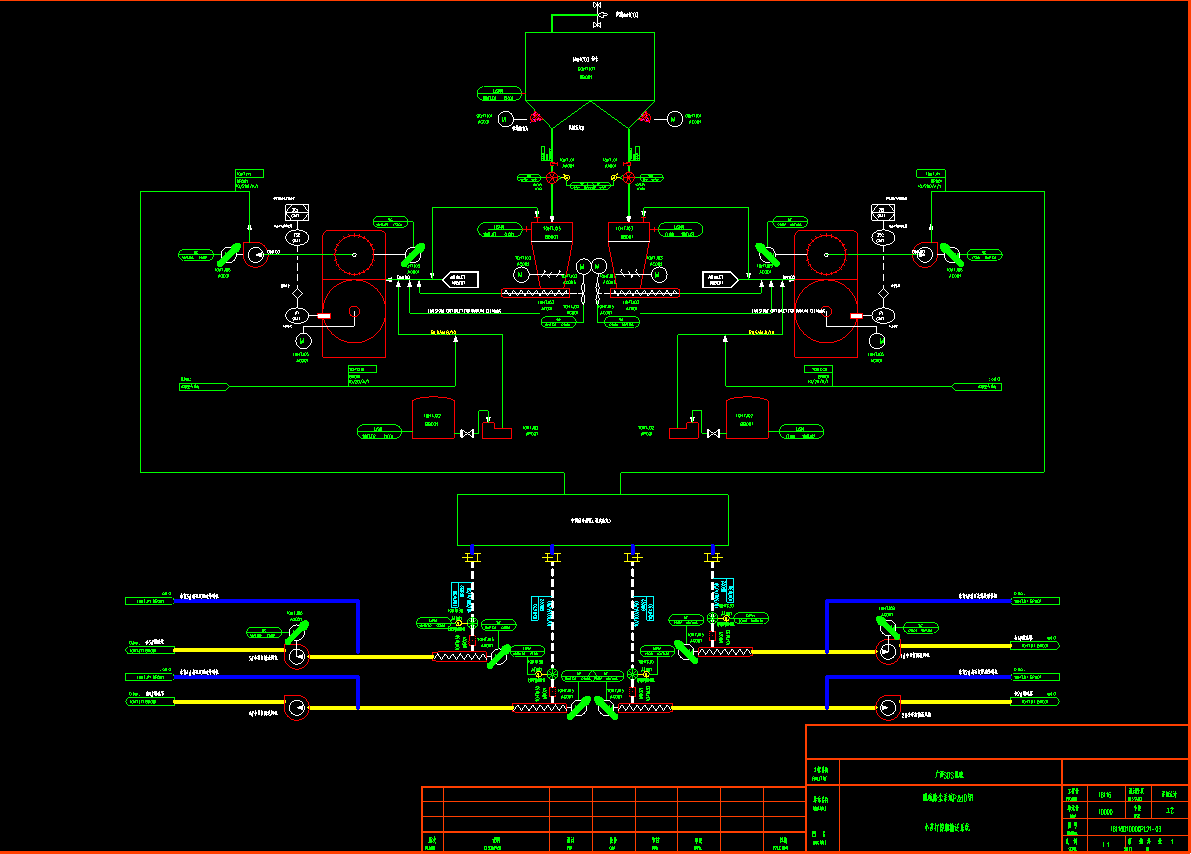

1, 方案1报价:配置2台研磨机,单台研磨机对应2台塔的小苏打供应量,后续再配置4台计量输送系统进4台塔。供货范围从小苏打(1台仓,仓由甲方供)仓底部的手动阀,星型卸料阀-研磨机系统-中间集料系统-4台分配计量及输送风机系统。
2, 方案2报价:配置4台研磨机,1台研磨机单独对应1台塔的供应量,供货范围从小苏打(1台仓,仓由甲方供)仓底部的手动阀,星型卸料阀-研磨机系统-输送风机出口。
设备主要技术参数、性能指标(验收)及要求
二氧化硫浓度 35mg/Nm3
电耗: 95 kw.h(4台)
小苏打: 190kg/h(4台)
消石灰: 290kg/h(4台)
设备工作原理及主要技术特点
脱酸系统采用SDS干法工艺,以碳酸氢钠粉料及消石灰为脱酸剂,副产物主要为Na2SO4和Ca2SO4。干法脱酸的优点是烟气温度降低少,约10℃,烟气经脱酸除尘后烟气可直接排放至烟囱,无需消白。
反应原理
外购粒径为20~50目的碳酸氢钠粉料经过磨机研磨成D90≤20μm的超细碳酸氢钠干粉喷入SDS脱酸塔。碳酸氢钠超细粉在高温烟气的作用下分解出高活性碳酸钠和二氧化碳,活性强的碳酸钠与烟道内烟气中的SO2及其他酸性介质充分接触发生化学反应,被吸收净化。脱酸后粉状颗粒产物随气流进入布袋除尘器收尘,经气力输灰装置输送至副产物储仓储存,一方面可作循环用,另一方面可直接外排。
